Hűtőkamra ajtószerkezetének kialakítása

1.     Nyílóajtó:

Kisebb méretű hűtőkamráknál szokás alkalmazni, amennyiben elegendő hely áll rendelkezésre a nyitáshoz a helyiségben.

Az ajtó nyitásának iránya alapján van:

-          „jobbos ajtó”: az ajtóval kívülről szembefordulva a zsanér a jobb oldalon van:

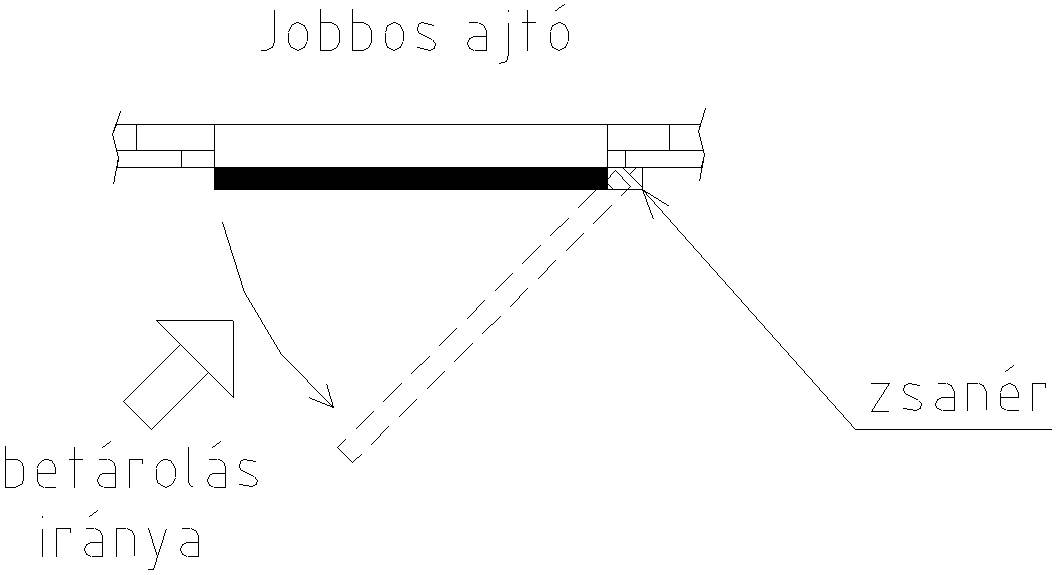

1. ábra Hűtőkamra ajtószerkezetének értelmezése nyitási irány alapján (“jobbos ajtó”)

-          „balos ajtó”: az ajtóval kívülről szembefordulva a zsanér a bal oldalon van:

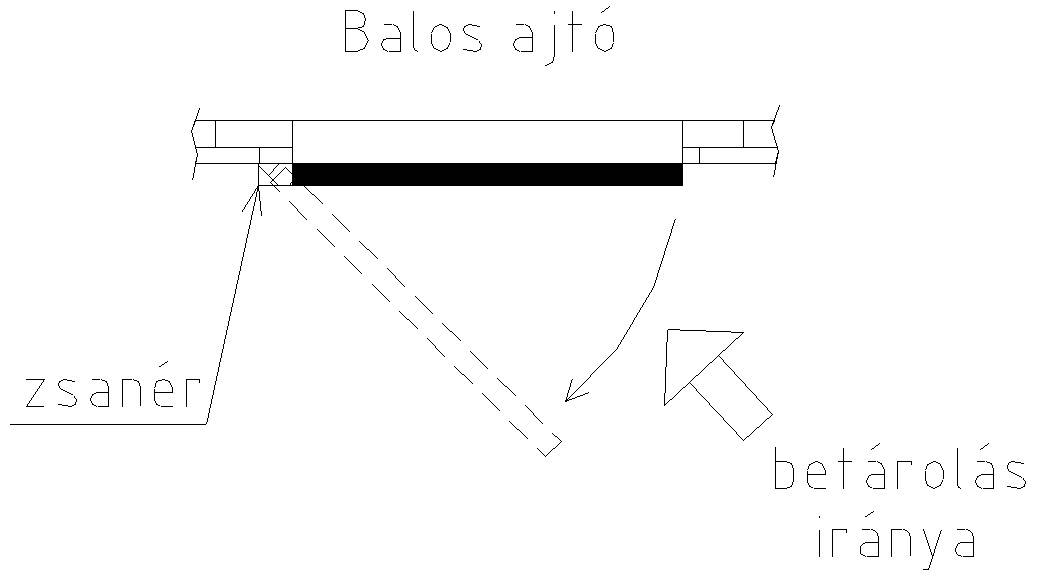

2. ábra Hűtőkamra ajtószerkezetének típusa nyitási irány alapján (“balos ajtó”)

Az ajtó nyitásának irányát tulajdonképpen a vele ellentétes irányú árubetöltés határozhatja meg.

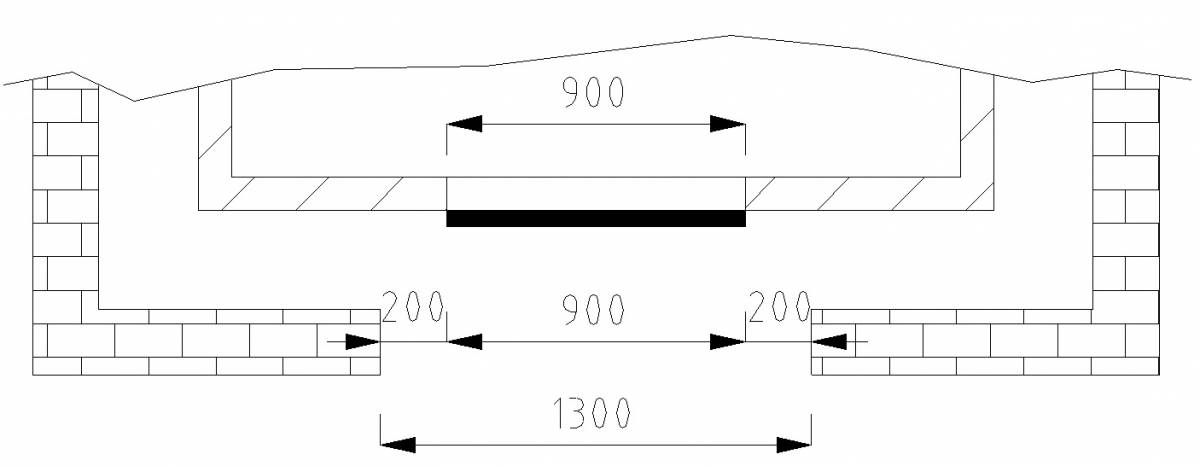

3. ábra Hűtőkamra ajtószerkezetének beépítésihely-igényéről

A nyílóajtó mérete tetszés szerint gyártható, de a leggyakoribb méret:

-              Kisebb méretű hűtőkamra esetében (4 m x 4 m alapterületig, 30 m³ belső légtérfogatig):

900 mm x 1800 mm

-              nagyobb méretű hűtőkamra esetében (4 m x 4 m alapterület, 30 m³ belső légtérfogat felett), olyan hűtőkamráknál, ahol a betárolás béka segítségével, és a rá helyezett raklapon történik:

1200 mm x 1800 mm

Amennyiben a hűtőkamra telepítésére rendelkezésre áll előre kialakított helyiség, a hűtőkamraméret növelése, és a hely maximális kihasználtsága érdekében érdemes minél nagyobb hűtőkamrát kialakítani, a helyiséget kitölteni vele. Az ajtó nyitásához és az áru betöltéséhez azonban megfelelő méretű oldalfalnyílásra van szükség, melynek szélessége legalább 400 mm-rel szélesebb kell, hogy legyen, mint az ajtószélesség. Így ha az ajtó szélessége: 900 mm, akkor 200+200 mm szabadnyílást biztosítani kell az ajtótól mérve mindkét távolságban. Ennek megfelelően 200+900+200=1300 mm szélességű nyílás legalább szükséges.

2.     Tolóajtó:

Alkalmazása (indokolt esetben, mert jóval drágább, mint a nyílóajtó!):

-      Elsősorban hűtőházaknál és olyan hűtőkamráknál szokás alkalmazni, ahol targoncával történik az áru betöltése. Az ilyen hűtőkamráknál a padló mindenképpen süllyesztett kivitelű kell, hogy legyen, sík utat biztosítva a targoncával való közlekedés céljából a hűtőkamrák között.

-      3x3 m alapterületű (20 m³ belső légtérfogatú) vagy annál nagyobb méretű hűtőkamráknál, ahol nincs elegendő hely ajtónyitásnak. Ennél kisebb méretű hűtőkamra esetében a tolóajtó sínpályája túllóghat a hűtőkamrán:

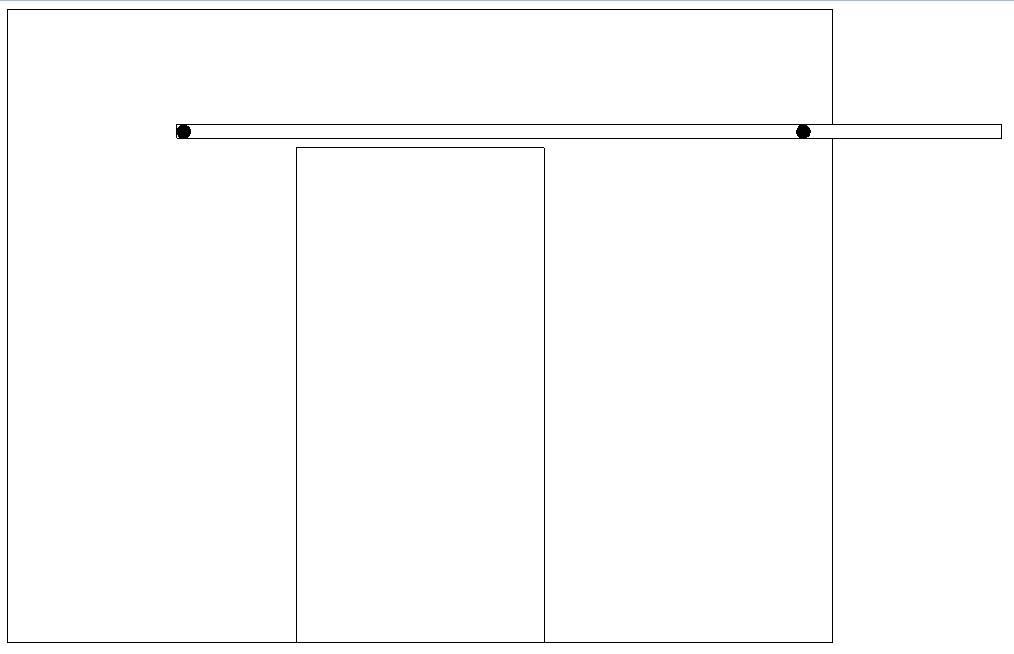

4. ábra Tolóajtó hűtőkamrához

Fontos szempont még a hűtőkamra ajtajának pozíciója is. Ha lehet, akkor az ajtót érdemes a hűtőkamra közepén elhelyezni. A gyártóhoz időben el kell juttatni az ajtó helyzetét, pozícióját. Ehhez rajzot kell készíteni, melyet faxon vagy e-mailben el kell küldeni a gyártónak. A helyszínen ezen ugyanis már nem tudunk változtatni!
