Kompresszort meghajtó, kis teljesítményű villanymotor esetén, induláskor a nagy áramfelvétel miatt a motor tönkremehet. A nagy motor hátránya, hogy a berendezés gyakran részterhelésen üzemel, és nem tudja a motor visszaszabályozni magát a mindenkori teljesítményigénynek megfelelő teljesítményre.
A műszaki problémában segíthet a MOP-szelep alkalmazása.

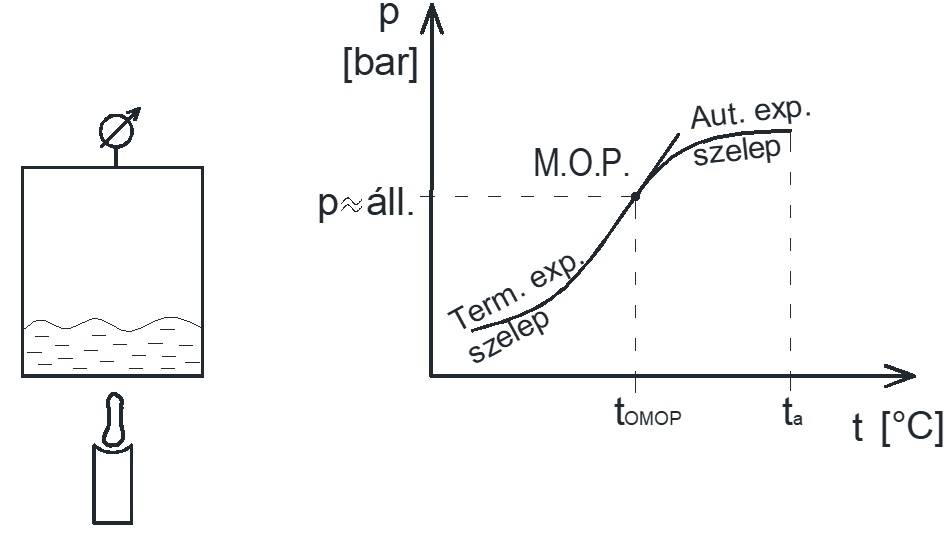

1. ábra A MOP-szelep munkapontja a nyomáskondenzációs hőmérséklet-diagramon
Melegítjük a tartályt, a folyadék elpárolog, ezt követően miután eltűntek a folyadékcseppek, a nyomás már nem igazán fog nőni. (Megfordítva a folyamatot, hűteni kell a tartályt.)

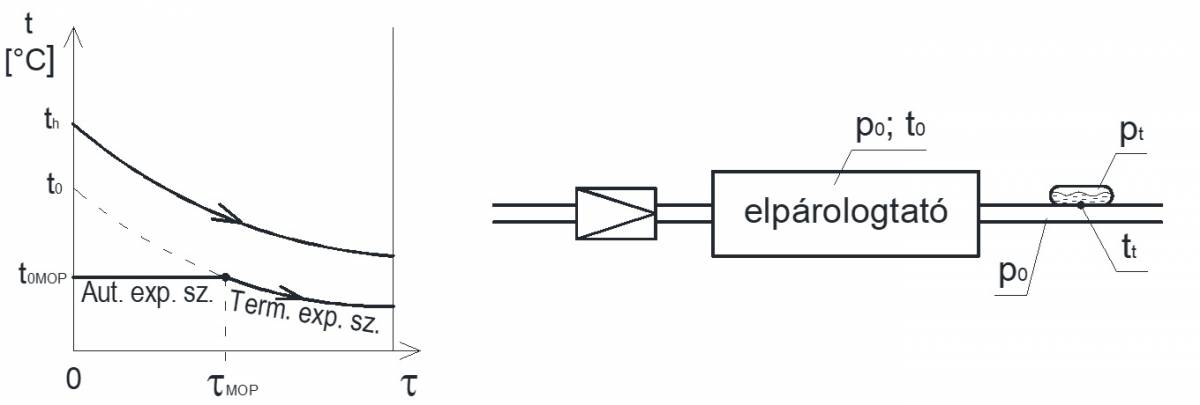

2. ábra A MOP-szelep kialakítása és működésének hatása az elpárolgásra
Így az indítás elején alultáplált lesz az elpárolgás, de nem lesz annyira alacsony a hűtőközeg hőmérséklete, hogy leégjen a kompresszor. Megoldást jelenthet még az is, ha az elpárologtató után is fojtjuk a hűtőközeget. Ennek neve szívóoldali fojtás. Így nem fog kialakulni túlságosan magas elpárolgási nyomás, ezáltal hűtőközeg-hőmérséklet sem. Ez a szelep teljesítményszabályozást is lehetővé tesz. Ennek hátránya, hogy a kompresszió véghőmérséklete nő. A hűtőberendezés üzeme során gyakran változik a terhelés.

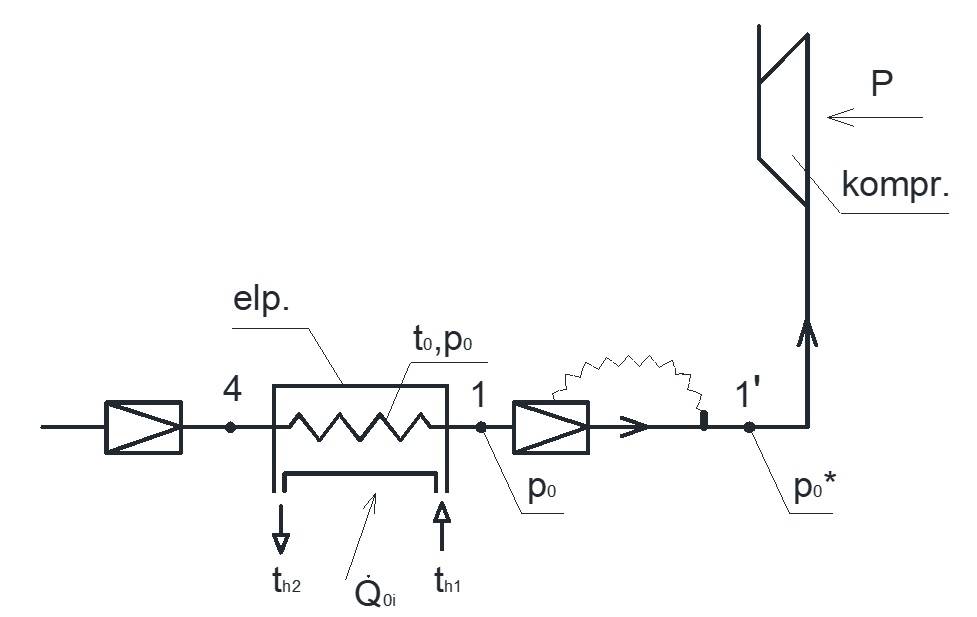

3. ábra A szívóoldali fojtás alkalmazása
A MOP-szelep az elpárolgás elején automatikusan expanziószelepként fog működni, majd termosztatikus expanziószelepként korlátozva ezzel, hogy nagyon megnőjön az elpárolgási hőmérséklet úgy, hogy zárva tartja a szelepet, így nem enged be újabb mennyiségű hűtőközeget az elpárologtatóba, a kompresszor szív, így gyorsan lecsökken a szívóoldali nyomás, és addig tartja zárva a MOP-szelepet a patron, amíg a szívóoldali nyomás annyira le nem csökkent, hogy az elpárolgási hőmérséklet és ezáltal a patronban lévő közeg hőmérséklete, ezáltal abban lévő közeg nyomása le nem csökkent arra a szintre, amikor kondenzáció indul meg a patronban. Ez a pont a MOP-pont, ekkor nyitja a patron a szelepet és beengedi a hűtőközeget az elpárologtatóba. A jellege ekkor lesz termosztatikus expanziószelep. A szelep attól lesz MOP-szelep, hogy a hozzá tartozó patron töltete eltérő a hagyományos termosztatikus expanziószelepétől.
Elektronikus expanziószelep
· mindig a termosztatikus adagolószelep működését próbálja követni
· üzemi túlhevítést terheléstől függetlenül állandó értéken tartja
· önmagukban működésképtelenek, csak a hozzájuk tartozó elektronikus szabályozóval együtt képesek ellátni a feladatukat
Ahhoz, hogy a szelep nyisson, nyomáskülönbség kell, hogy legyen a szelep előtt és után, mely le kell, hogy küzdje a súrlódásból és egyéb veszteségekből adódó nyomásveszteséget.

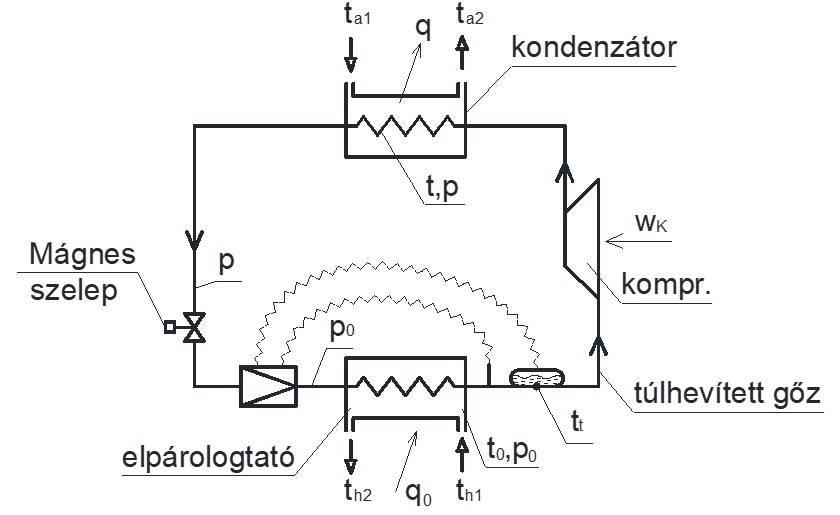

4. ábra Az elektronikus expanziószelep kialakítása a hűtőberendezésben
Ahhoz, hogy folyadék véletlenül se lépjen be a kompresszorba, egy mágnesszelepet kell tenni az adagoló elé biztonsági okból termosztatikus szelep esetén.
Expanziós
szelepek:
· léptetőmotoros
· termomotoros
· impulzusszélesség-modulált szelep (úgy működik, mint egy mágnesszelep)
Elektronikus adagolók előnyei:
· MOP-értéket tartják
· mágnesszelep funkcióit ellátja
· szabályozótermosztát-funkció
· riasztótermosztát-funkció
· leolvasztásvezérlés
· ventilátorvezérlés
· páramentesítőfűtés-vezérlés
· hűtésihely-felügyelet
· hőmérséklet-kijelző
· kézi vezérlés
· adatkommunikáció
Beruházási költsége magas, de üzemeltetési szempontból biztonságosabb és energiatakarékosabb fogyasztást eredményez.
